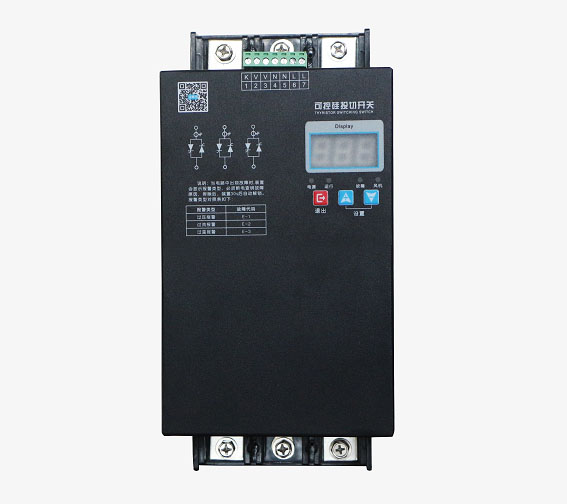

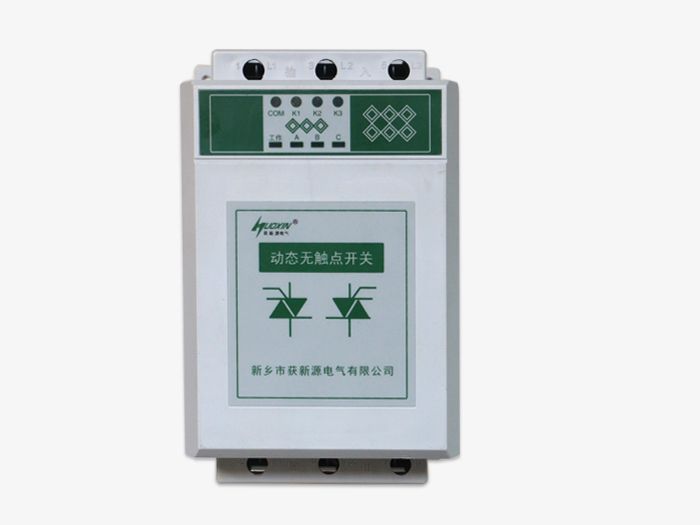

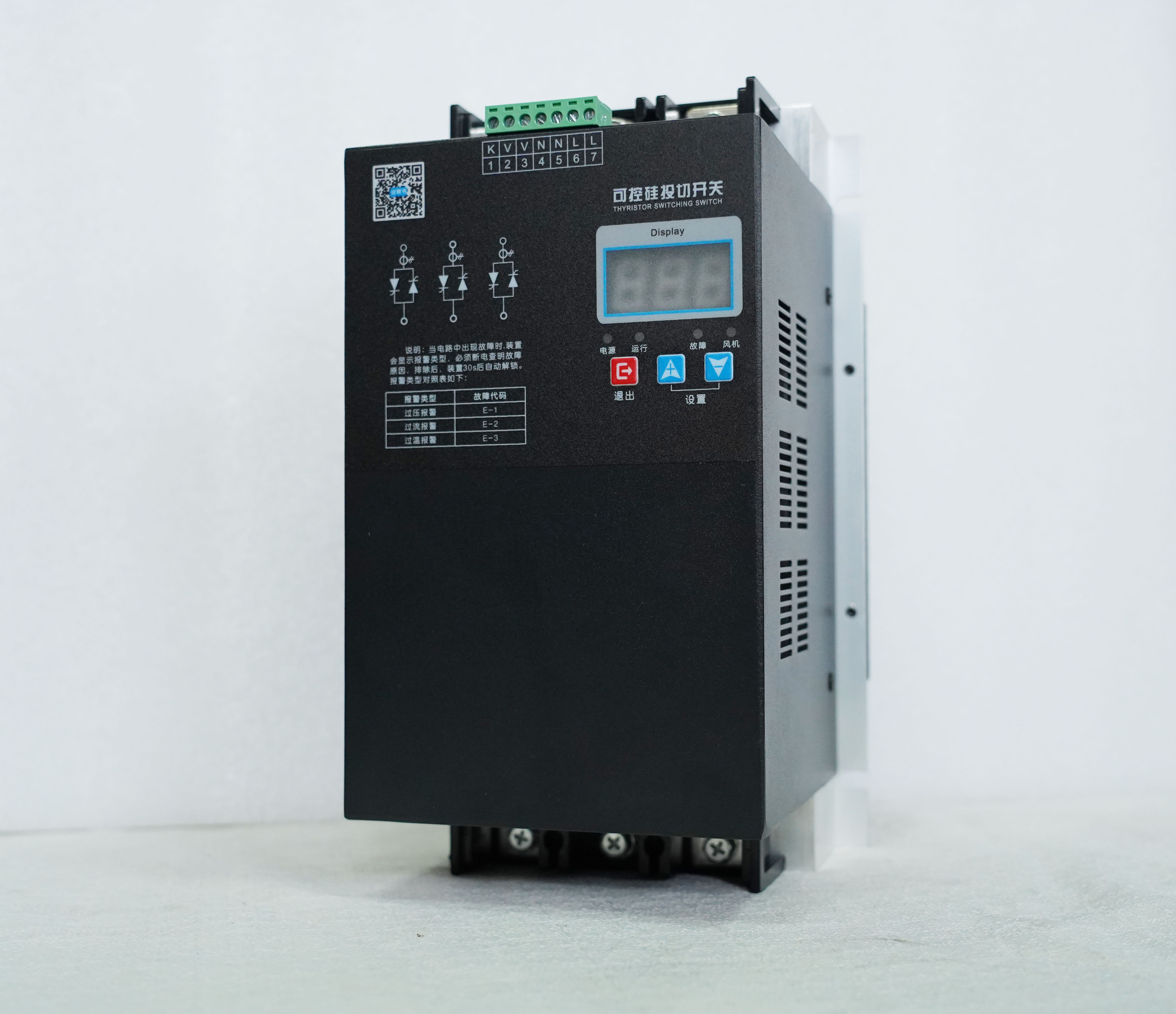

一、產品概述：
TSC動態無觸點開關是一種智能化的控制執行部件被廣泛用于電容器組（L-C濾波器組）的快速頻繁投切高可靠性快速投切開關，特別適用于電壓等級高（660V、800V），負荷變化快、波動頻繁要求比較高的場合，廣泛應用于電力，石油、冶金、煤炭、化工、港口、城市和農村電網等領域。
二、產品特點及功能
環境條件
① 海拔高度：不超過2500米。
② 空氣溫度：空氣溫度不高于+65℃,不低于-25℃。
③ 大氣條件：空氣濕度在20℃時不超過90%，在溫度較低時，允許有較高的相對濕度。
④ 環境條件：周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不能劇烈振動。
性能特點
① 電壓過零投入、無涌流、無電弧重燃現象；
② 三相響應速度小于20mS；
③ 具有過壓，過流，超溫閉鎖等保護功能及報警指示；
④ 允許快速、頻繁投切，維護簡單方便。
三、技術參數和特點
技術參數：電源電壓：AC220V±20% 50Hz±5%
系統電壓：適用于AC220V、AC380V、 AC660V、AC800V系統,訂貨時須注明電壓等級。
控制電壓；DC9-DC12V 5mA
本機功耗：≤10W

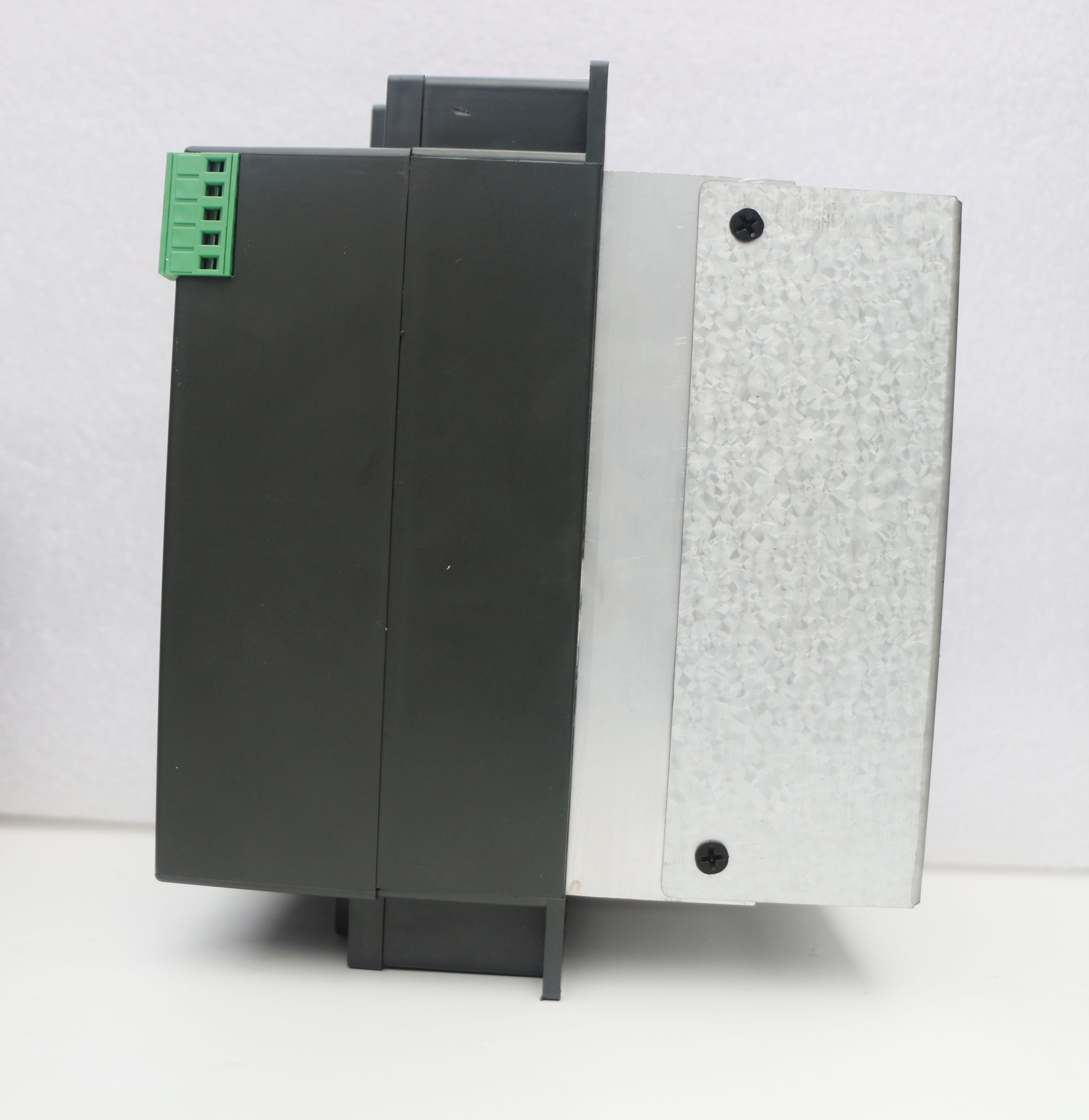

技術特點：晶閘管投切開關模塊由晶閘管模塊，觸發集成電路、大功率散熱器、風機等電子器件組成。觸發核心部件采用高性能、高可靠性的軍品級可控硅觸發專用集成電路。輸出觸發脈沖具有極高的對稱性及穩定性，且不隨環境溫度變化，使用中不需要對脈沖對稱度及限位進行調整。與傳統的觸發電路相比具有過零觸發穩定可靠，抗干擾能力強、觸發功率大等特點。

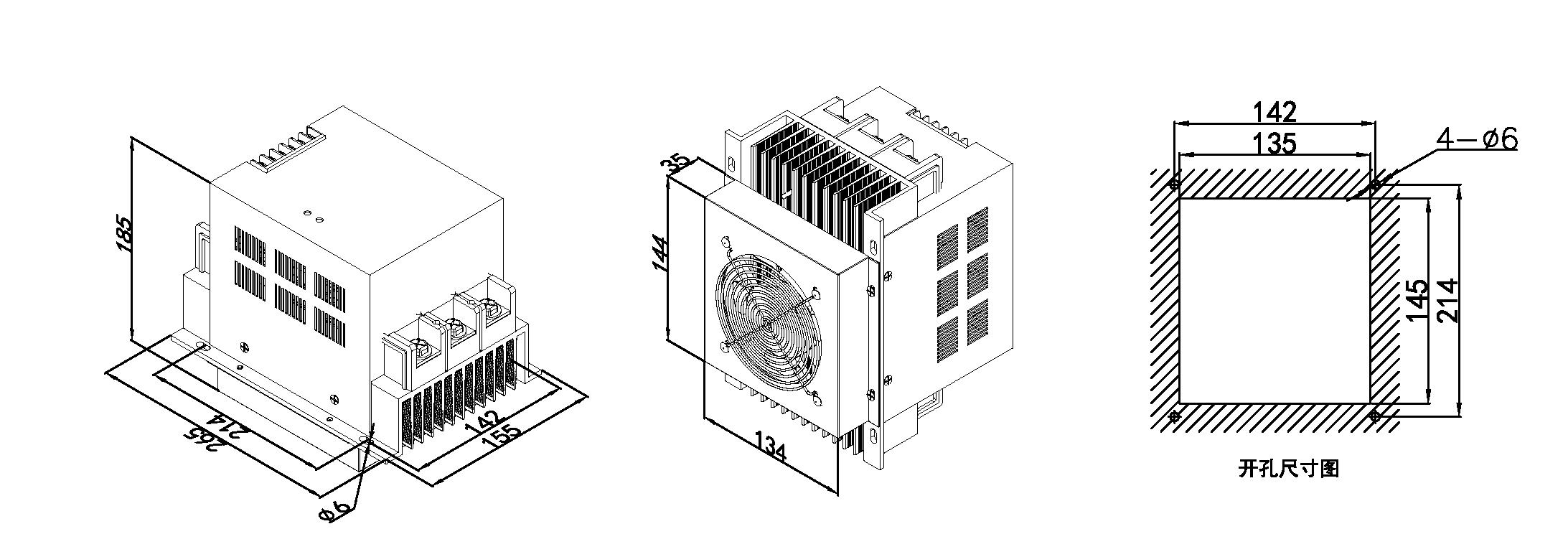

四、外形及安裝尺寸示意圖（單位：mm）：

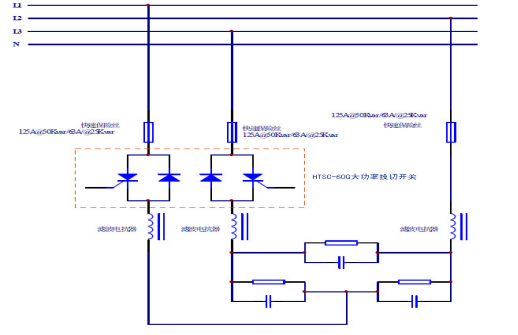

五、接線說明
注意：
1、電容器三端均需增加放電電阻，保證三相同步觸發。
2、TSC動態開關進線側需增加快速熔斷器，熔斷器選擇1.6—1.8倍電容額定電流。
3、母線連接方式為上進下出線，二次連接線需緊固可靠，上電順序，先上一次電源再上二次電源。
