一、產品概述：
HKSC系列動態無觸點投切開關是一種智能化的無機械觸點的電子開關，由反并聯晶閘管模塊，觸發集成電路、大功率散熱器、風機等電子器件組成。
觸發核心部件采用高性能、高可靠性的軍品級可控硅觸發專用集成電路。輸出觸發脈沖具有極高的對稱性及穩定性，與傳統的觸發電路相比具有過零觸發穩定可靠，抗干擾能力強、觸發功率大等特點。
配合無功補償控制器可快速跟蹤負載無功電流變化，實現動態無功補償；減小電壓波動，提高功率因數，從而達到節能降耗的目的。廣泛應用于汽車制造車間、石油提煉設備、金屬冶煉、煤炭化工、港口碼頭、大型商超及寫字樓配電等行業領域。
二、產品特點及功能
環境條件
v 環境溫度：-20～+50 ℃；
v 相對濕度：不超過85%；
v 大氣壓力：80kPa～110kPa；
v 周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有較嚴重的霉菌存在；
v 使用地點應具有防御雨、雪、風、沙、灰的設施。
性能特點
v 投切過程無操作過電壓、無涌流、無電弧重燃現象；
v 具有投切指示功能；
v 具有過壓、過流、過溫、缺相和三相電壓不平衡保護功能；
v 允許快速、頻繁投切；
v 維護過程簡單方便。
控制參數
v 額定電壓：AC 380V；
v 控制信號：DC12±2V；
v 響應時間：<20ms;
v 可控硅耐壓2000V。
三、產品型號（注：90/180/240kvar電壓等級0.66/0.80KV可定制）

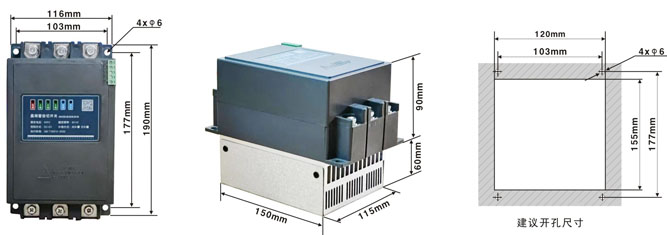

四、外形及安裝尺寸示意圖（單位：mm）：
注意：
1.可控硅過零投切開關進線側需要增加快速熔斷器作為保護可控硅的功能；
2.當電容器規格≤30kvar時：開孔尺寸后嵌入深度為60mm,當電容器規格≤60kvar時：開孔尺寸后嵌入深度為80mm;
五、接線端子定義及指示燈說明：
1、接線端子定義：
共補型投切開關：控制器公共端COM接V，控制器輸出K1接可控硅控制端K1，N接零線;
分補型投切開關：控制器公共端COM接V，控制器輸出K1、K2，K3（A,B,C）分別接可控硅控制端K1、K2、K3(A、B、C)，N接零線；
2、指示燈說明：
①電壓正常，電容投入時，電源燈常亮，A相、B相和C相指示燈常亮；當電容切除時，A相、B相和C相指示燈熄滅。
②缺A相電壓時（A相供電），電容切除，所有指示燈全部熄滅。
③缺B相或C相電壓時，電容切除，電源燈閃爍，A相、B相和C相指示燈熄滅；當電壓恢復正常時，約1min電源燈恢復正常，即常亮。
④當電壓過壓（共補U＞480V，分補U＞280V）和三相電壓不平衡（＞20%）時，電容切除，電源燈閃爍。
⑤當電容過流（I＞90A）時，電容切除，電源燈常亮，故障燈閃爍。
⑥當散熱器溫度高于45℃時，風機啟動，風機燈常亮。當溫度高于85℃時，電容切除，故障燈和風機燈常亮。
六、故障排除
在安裝使用過程中可能出現一些容易忽視的錯誤，現將較多的故障現象及排除方法簡介如下：
①電源指示燈不亮：
通電指示燈不顯示，請檢查電源線路是否接好。
②不能正常投入：
檢查控制器輸出12V是否正常，V與K1是否接反，檢查接線是否牢固。
本產品不允許用戶私自拆修，如有問題請撥技術部電話，我們會及時提供技術支持和售后服務。
