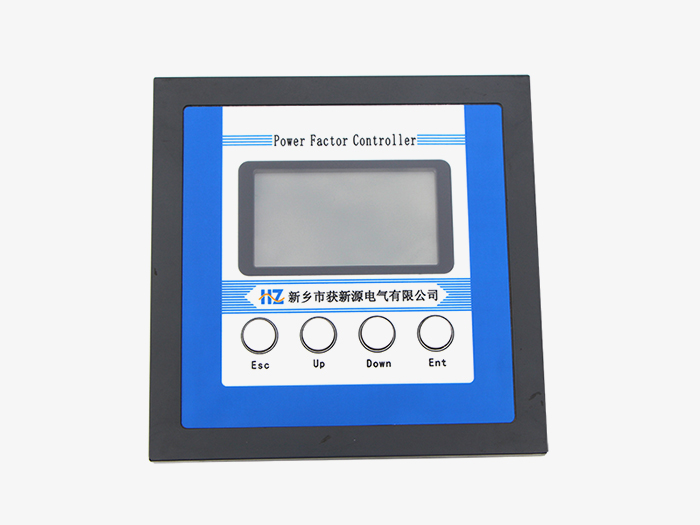

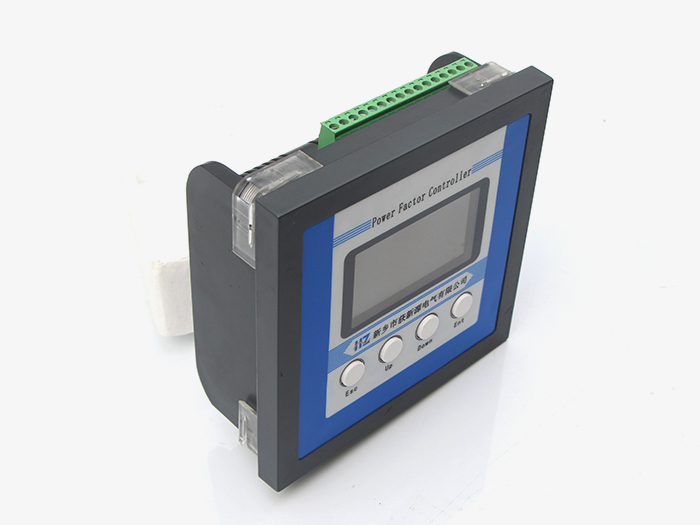

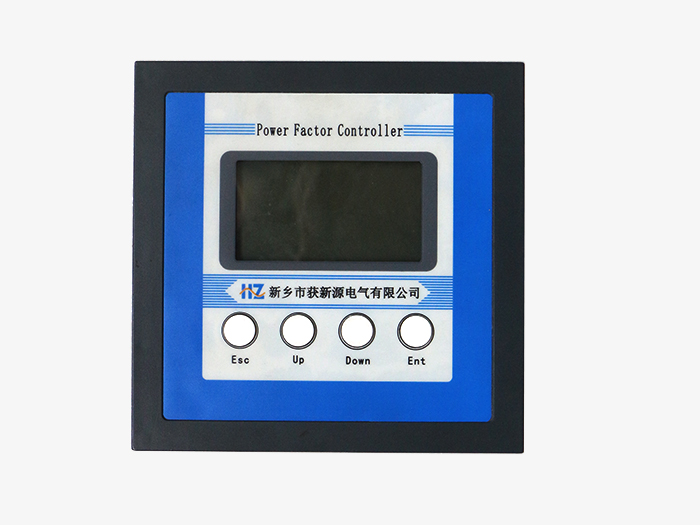

高壓自動無功補償控制器
是以DSP數字信號處理器為核心，應用模糊投切技術；
具有無功功率、時間、電壓、線性功率因數等控制方式；
通過合理控制電網無功，有效的提高功率因數、降低線損、改善電壓量。
適用于6kV、10kV高壓無功補償裝置、高壓電機補償裝置等。
技術參數：
1、工作電源:AC220V±20%功耗≤12W ;
2、取樣電流∶PT采樣100/220V、交流異相采樣；
3、取樣電流︰0-5A ;
4、測量精度︰電壓±0.5%電流±0.5%功率±1.0%;
5、使用環境要求：海拔高度≤2500m，環境溫度-20℃~+50℃
6、輸出方式:8路節點輸出，每路≤5A ;
7、投切方式︰循環/編碼投切﹔
功能參數：
1、顯示數據︰電壓(U)、電流(I)、功率因數(COS)、有功功率(P)、
無功功率(Q).故障警示、電容器投切狀態、3~19次電壓、
電流諧波含量，負荷大值、小值及出現時間;
2、保護功能:過壓保護、欠壓保護、諧波電壓保護、諧波電流保護，
過過流保護、二段過流保護、開口電壓保護。
外形圖、開孔圖：
接線圖：
